7-1: Технологии |
Технология (technology) - это окружение, в котором осуществляется разработка. Технологии могут иметь специфику компоновки, например, MOSIS CMOS, или они могут быть абстрактными, например, Schematics и Artwork. Есть множество вариаций CMOS для поддержки популярных правил разработки, таких как MOSIS, D.O.D., и даже круговой геометрии (round geometry). Доступна простая биполярная (Bipolar) технология. Даже арсенид-галиевые технологии (Gallium Arsenide) были встроены в Electric, но, поскольку они используют патентованные правила разработки, они не распространяются с этой системой.
Библиотека "samples.txt" содержит некоторое количество примеров разных технологий в Electric (вы можете прочитать их с помощью субкоманды Readable Dump команды Import меню File). В таблице ниже список примеров:
Фасет (Facet) |
Технология |
Описание |
tech-MOSISCMOS |
mocmos |
MOSIS CMOS правила |
tech-RoundCMOS |
rcmos |
Экспериментальная круговая, CMOS правила |
tech-nMOS |
nmos |
n-Channel MOS правила |
tech-SchematicsDigital |
schematics, digital |
Компоновка цифровых схем |
tech-SchematicsAnalog |
schematics, analog |
Компоновка аналоговых схем |
tech-PCB |
pcb |
Разводка печатных плат |
tech-DigitalFilter |
efido |
Архитектура цифровых фильтров |
tech-GEM |
gem |
Спецификация временной логики |
tech-Artwork |
artwork |
Графическая разработка |
Electric не делает ограничений на смешивание компонентов из разных технологий. При редактировании фасета вы можете переключать технологии и начинать использовать новые компоненты наряду с теми, что из предыдущей технологии. Разработчику остается только проследить, чтобы результирующая схема не выходила за рамки разумного.
Каждая технология содержит ряд примитивов узлов и дуг. Те, в свою очередь, сконструированы из одного или более слоев (layers). Каждая технология также включает информацию, необходимую для разработки, такую как правила разработки, правила связности, атрибуты симуляции и т.д.
В пределах технологии есть три класса примитивных узлов: выводы (pins), компоненты (components) и узлы чисто слоя (pure-layer nodes). Выводы используются для присоединения дуг, так что есть один вывод для каждой дуги в технологии. Компонент - это базовые узлы, используемые в разработке: контакты, транзисторы и т.д. И, наконец, узлы чисто слоя используются для манипуляций с геометрией, так что есть один для каждого слоя в технологии.
Компонентное меню на левой стороне окна редактирования содержит дуги внизу (элементы меню в красной рамке), узлы выводов над ними (они появляются как перекрещенные прямоугольники) и компоненты наверху (более полные комбинации слоев). Узлов чисто слоя в меню компонент нет, но они доступны с помощью команды New Pure-Layer Node меню Edit (см. раздел 6-10). Заметьте, что если использовать команду Components Menu... меню Windows, и увеличивать количество вхождений в меню, тогда узлы чисто слоя будут видимы в компонентном меню.
Когда Electric загрузился, панель состояния показывает текущую "Technology". Для работы с другой технологией используйте команду Change Current Technology... меню Technology. При этом вы получите список доступных технологий. Когда выбор сделан, компонентное меню слева будет перерисовано, чтобы показать узлы примитивов и дуг в новой технологии. Поскольку каждая технология имеет свои собственные перекрывающиеся цвета, вы также заметите изменение цветовой гаммы дисплея.
Electric автоматически переключает текущую технологию для соответствия редактируемому фасету. Если редактируется несколько фасет из разных технологий, это переключение может начать раздражать. Чтобы отменить автоматическое переключение технологий, используйте команду Facet Options... меню Facets и снимите флажок "Switch technology to match current facet (переключать технологию наиболее подходящую к текущему фасету)".
Чтобы увидеть список примитивных узлов и дуг в текущей технологии, используйте команду Describe Current Technology (описать текущую технологию) меню Technology. Чтобы получить подробный список слоев, узлов и информацию о дугах технологии, используйте команду Document Technology (документировать технологию).

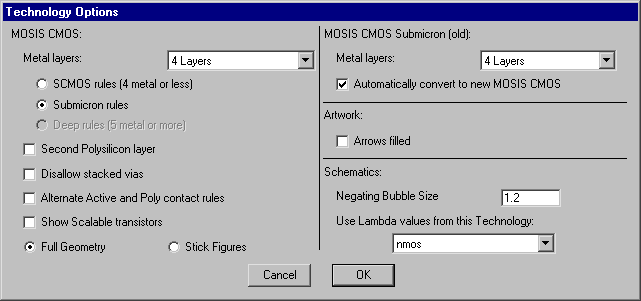

Некоторые технологии имеют устанавливаемые опции, которые в дальнейшем могут подгоняться. Команда Technology Options... меню Technology открывает диалог для управления этими опциями. Больше информации об этом диалоге доступно из индивидуальных разделов технологий: для MOSIS CMOS (раздел 7-5), Schematics (раздел 7-6) и Artwork (раздел 7-7).
|
|
