Часть 1: ВВЕДЕНИЕ
1-7: Дисплей |

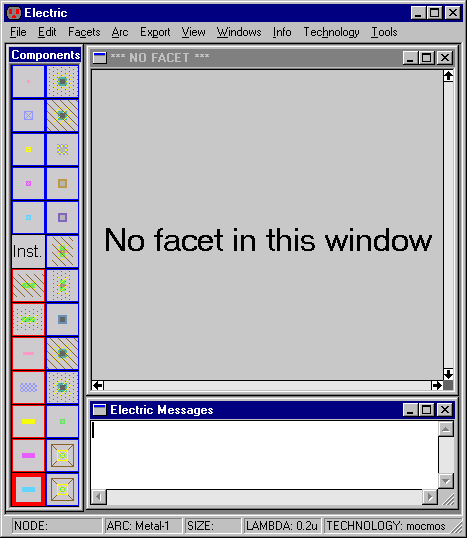

Дисплей Electric изменяется от платформы
к платформе. На картинке ниже показан
типовой дисплей с некоторыми основными
возможностями.
Окно редактирования - наибольшее окно, в котором при инициализации появляется сообщение "No facet in this window" (это показывает, что не выбрана цепь для отображения в этом окне). Вы можете создать множество окон редактирования, чтобы видеть разные части разработки.
Окно сообщений (messages window) - текстовое окно (обычно внизу экрана), которое используется для всех текстовых коммуникаций.
Есть выпадающее меню с опциями команд вверху экрана. На некоторых операционных системах выпадающее меню является частью окна редактирования, на других оно отделено.
Меню компонент (components menu) - палитра, которая обычно ниспадает в левой части экрана. Она показывает список узлов (синий контур) и дуг (красный контур), которые могут использоваться в разработке. Текущая дуга в красной рамке подсвечена.
И завершает все панель состояния, дающая полезную информацию о состоянии разработки. Она появляется в нижней части окна редактирования или (в данном случае) в нижней части экрана.
|
|
